33nF-25v-0603
خازن 33nF پکیج 0603 — انتخاب مهندس‌های حرفه‌ای برای مدارهای پرتراکم

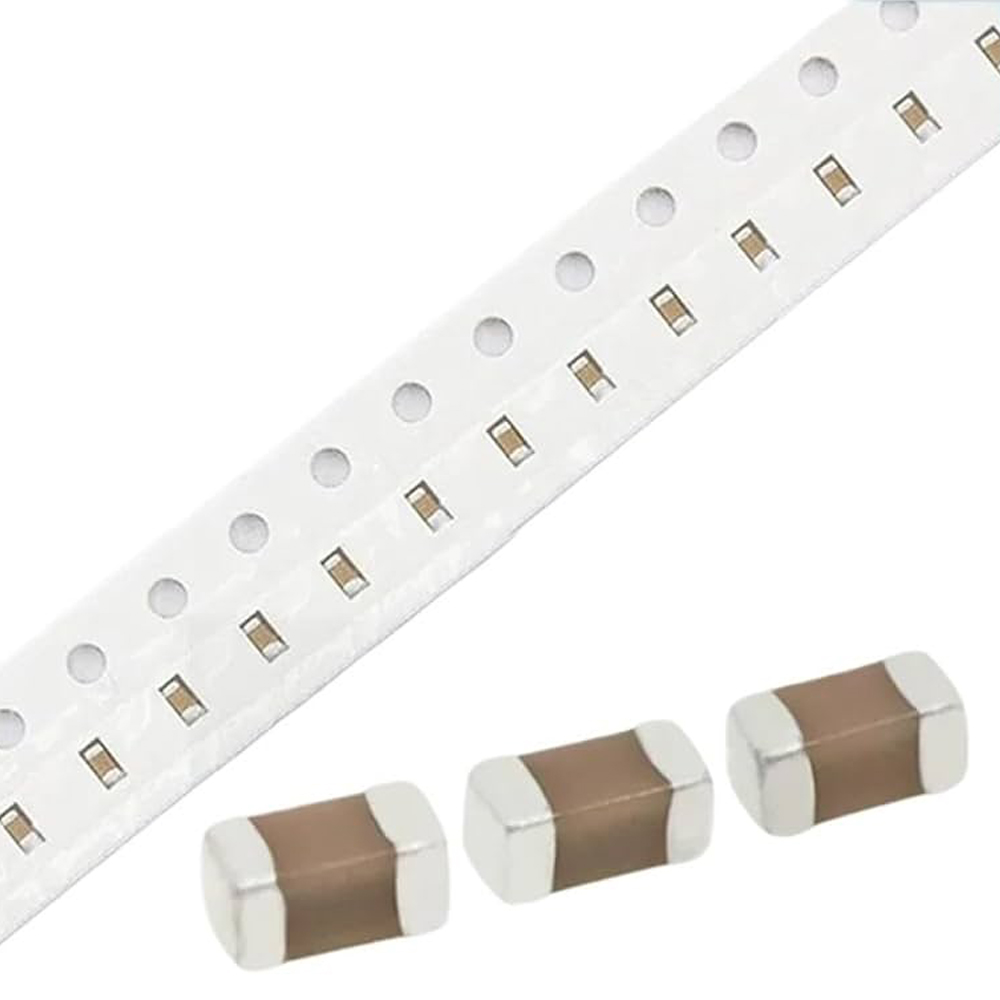

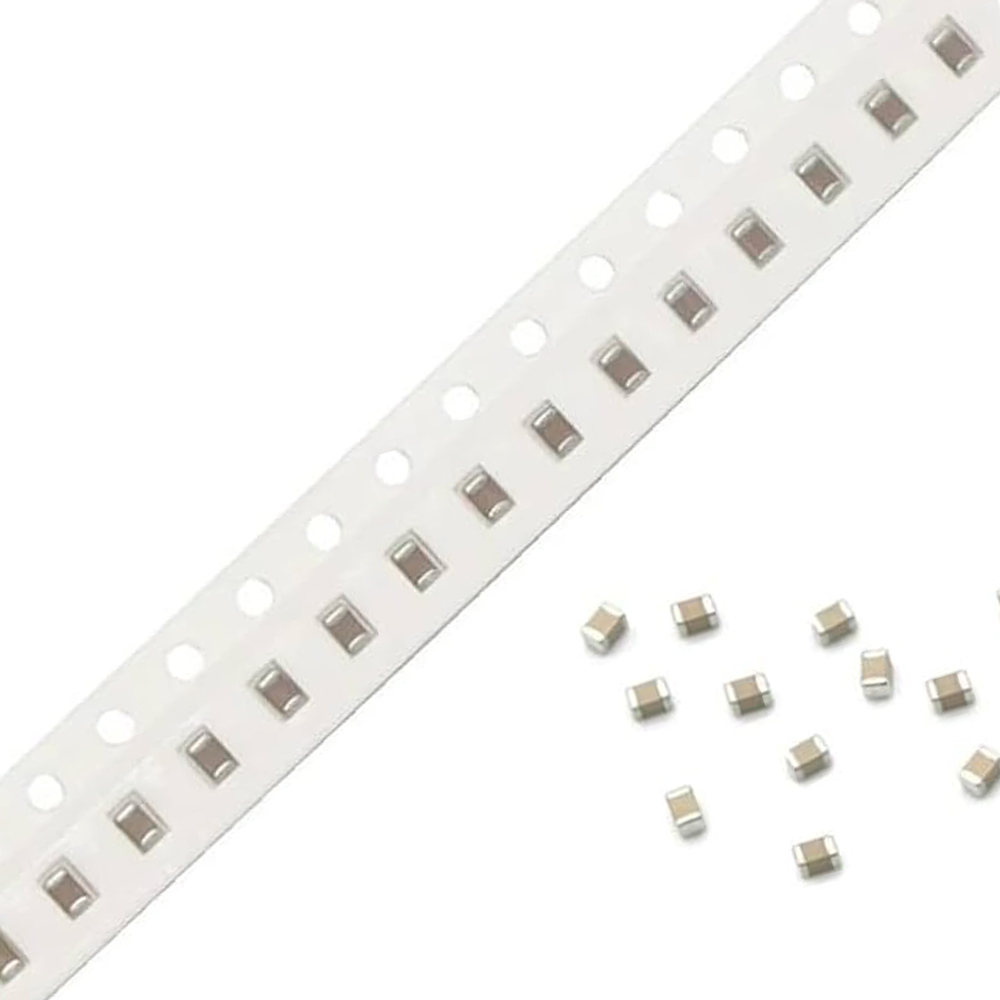

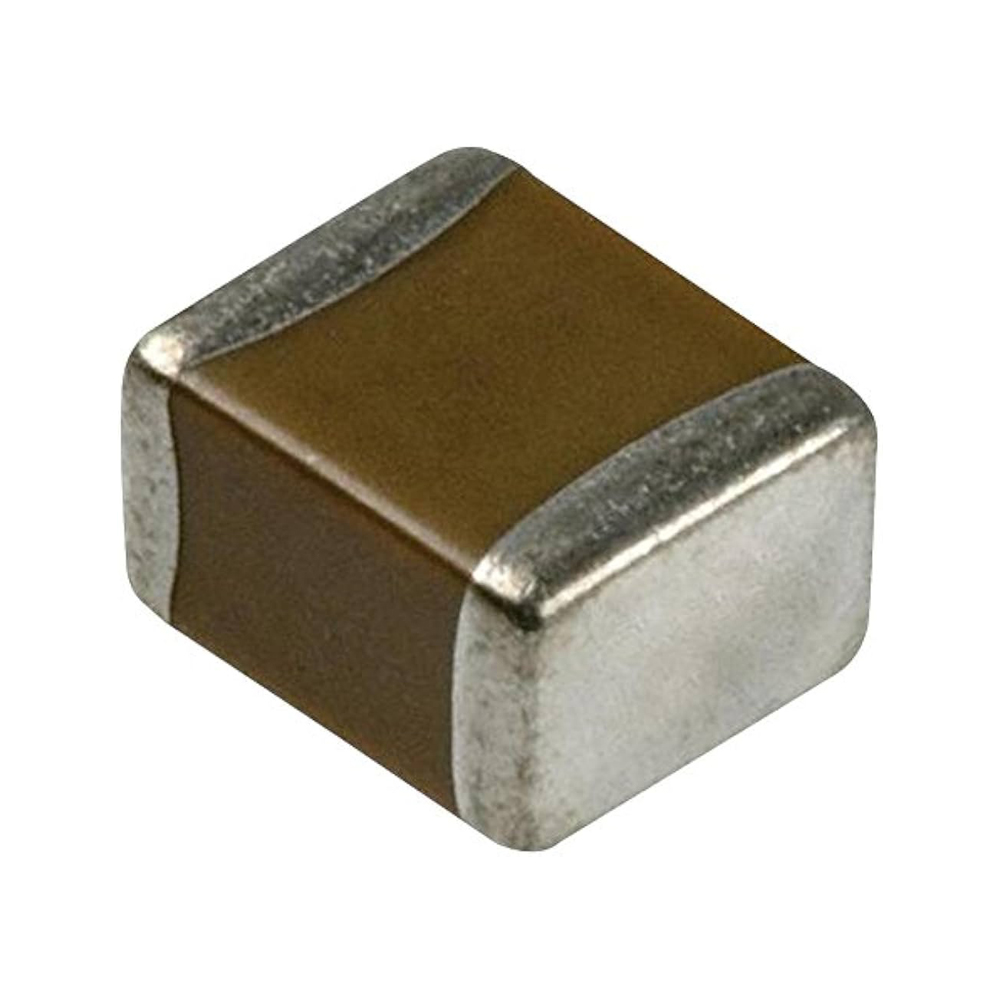

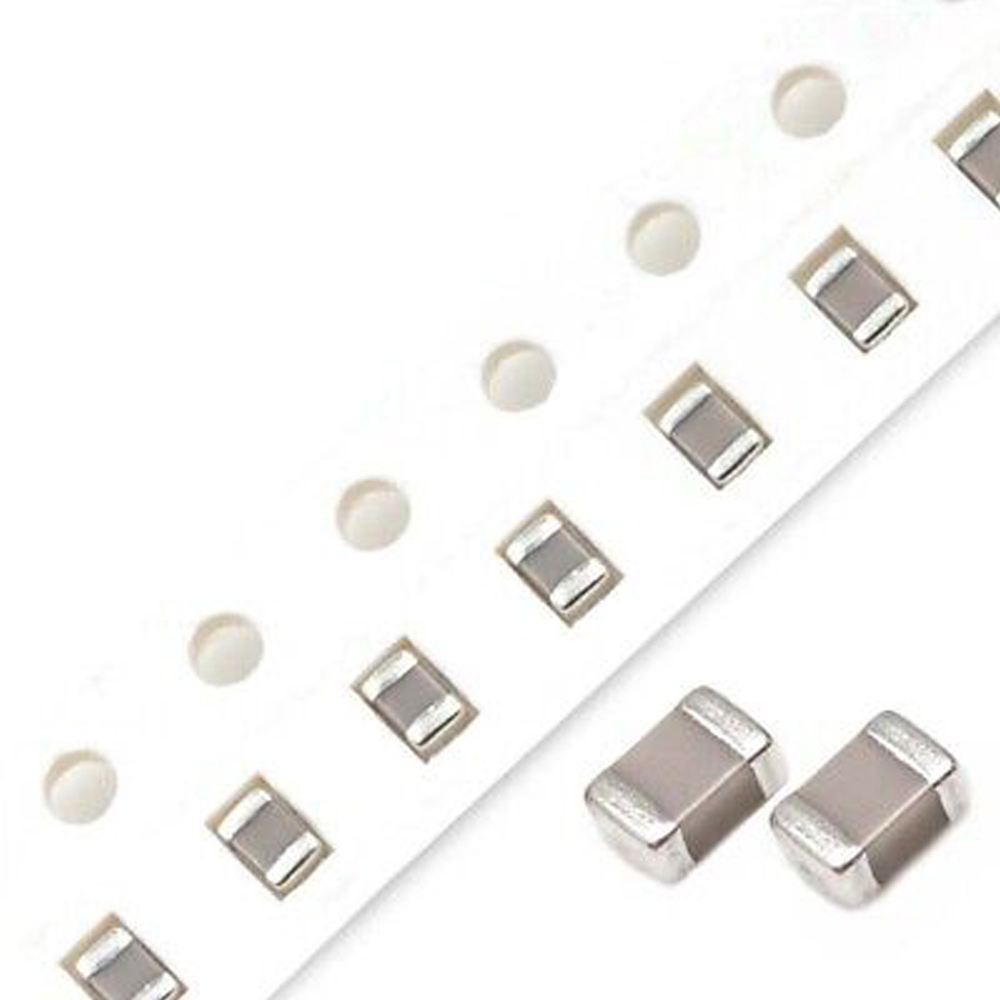

خازن SMD 33nF 25V در پکیج 0603 با ابعاد ۱.۶ × ۰.۸ میلی‌متر، یکی از پرمصرف‌ترین قطعات منفعل در طراحی PCB است. ولتاژ نامی ۲۵ ولت حاشیه ایمنی مناسبی برای سیستم‌های ۳.۳ تا ۱۲ ولت فراهم می‌کند. این قطعه در دیکاپلینگ تغذیه ICها، فیلترهای RC، بای‌پس نزدیک میکروکنترلر، و جداسازی سیگنال آنالوگ کاربرد مستقیم دارد. پکیج 0603 هم با لحیم‌کاری دستی در مرحله نمونه‌سازی و هم با خطوط SMT در مرحله تولید سریال سازگار است و ریسک مونتاژ را کاهش می‌دهد.
| مشخصه | مقدار |
|---|---|
| ظرفیت | 33nF |
| ولتاژ کاری | 25V |
| پکیج | 0603 |
| ابعاد | ۱.۶ × ۰.۸ mm |
| نوع | SMD Capacitor |
- ظرفیت ۳۳ نانوفاراد مناسب فیلتر RC و دیکاپلینگ
- ولتاژ ۲۵ ولت با حاشیه ایمنی برای سیستم‌های ۳.۳V تا ۱۲V
- پکیج 0603 سازگار با SMT و لحیم‌کاری دستی
- ابعاد استاندارد برای تراکم بالا در PCB
- مناسب مدارهای دیجیتال، آنالوگ، و صنعتی
خازن SMD 33 نانوفاراد ۲۵ ولت پکیج 0603 — قطعه‌ای کوچک با نقشی اساسی در مدارهای دیجیتال و آنالوگ
در طراحی مدارهای الکترونیکی مدرن، انتخاب صحیح خازن SMD می‌تواند مستقیماً بر پایداری، نویز، و عمر محصول نهایی تأثیر بگذارد. خازن 33nF با ولتاژ کاری ۲۵ ولت در پکیج 0603 یکی از پرکاربردترین قطعات در سبد مهندسان طراح مدار است؛ نه به دلیل اعداد درخشان روی دیتاشیت، بلکه به این خاطر که در موقعیت‌های واقعی — از فیلتر کردن تغذیه تا جداسازی DC در مسیر سیگنال — دقیقاً همان چیزی است که مدار نیاز دارد.
پکیج 0603 (معادل ۱.۶ × ۰.۸ میلی‌متر) تعادل خوبی بین قابلیت lehntلحیم‌کاری دستی و تراکم مونتاژ SMT ارائه می‌دهد. برای تیم‌هایی که نمونه‌سازی اولیه را با لحیم‌کاری دستی انجام می‌دهند و مرحله تولید را روی خط SMT می‌برند، این پکیج اصطکاک فرایند را به حداقل می‌رساند.
ظرفیت ۳۳ نانوفاراد در طیف وسیعی از کاربردها مفید است: دیکاپلینگ خطوط تغذیه IC، فیلتر EMI در ورودی/خروجی، تنظیم تایم‌کانستنت در مدارهای RC، و بای‌پس در نزدیکی پایه‌های VCC میکروکنترلرها. ولتاژ ۲۵ ولت حاشیه ایمنی کافی برای سیستم‌های ۳.۳ و ۵ ولت فراهم می‌کند.
نقش خازن 33nF در دیکاپلینگ و فیلترینگ مدارهای دیجیتال
در مدارهای دیجیتال پرسرعت، نوسانات ولتاژ ناشی از سوئیچینگ سریع منطق‌ها می‌تواند باعث خطای عملکردی یا تشعشع EMI غیرمجاز شود. قرار دادن خازن 33nF در نزدیکی پایه‌های تغذیه ICها به‌عنوان خازن بای‌پس، این نوسانات را جذب و سطح نویز شین تغذیه را پایین نگه می‌دارد.
برای میکروکنترلرها، DSPها، و FPGAها، معمولاً ترکیب یک خازن بزرگ‌تر (مثلاً ۱۰۰nF یا ۱µF) به همراه یک خازن کوچک‌تر مثل 33nF توصیه می‌شود تا پاسخ فرکانسی گسترده‌تری پوشش داده شود. ظرفیت ۳۳ نانوفاراد در محدوده فرکانسی میانه تا بالا عملکرد بهتری دارد و مکمل مناسبی برای خازن‌های ۱۰۰nF در طرح‌های چند لایه است.
کاربرد در فیلترهای RC و تنظیم فرکانس قطع
در مدارهای فیلتر پایه RC، انتخاب دقیق ظرفیت خازن مستقیماً فرکانس قطع (Fc) را تعیین می‌کند. با ترکیب 33nF و یک مقاومت مناسب می‌توان فیلترهای low-pass یا high-pass با فرکانس‌های قطع در محدوده ۱ تا ۱۰۰ کیلوهرتز طراحی کرد — محدوده‌ای که در سیستم‌های صوتی، سنسوری، و کنترل صنعتی کاربرد فراوانی دارد.
مثلاً با R = 4.8kΩ و C = 33nF، فرکانس قطع حدود ۱ کیلوهرتز به دست می‌آید؛ ارزشی که در پیاده‌سازی فیلترهای آنتی‌الیاسینگ، حذف نویز سنسور، و شکل‌دهی سیگنال کاربرد دارد.
پکیج 0603 — تعادل میان تراکم طراحی و سهولت مونتاژ
پکیج 0603 در میان اندازه‌های SMD از نظر عملی بهترین تعادل را ارائه می‌دهد. کوچک‌تر از 0805 برای تراکم بیشتر، اما بزرگ‌تر از 0402 برای کاهش ریسک مونتاژ دستی و بازرسی بصری. برای تیم‌های R&D که پروتوتایپ را خودشان می‌سازند، 0603 زمان نمونه‌سازی را کاهش می‌دهد.
در خطوط تولید SMT، این پکیج با اکثر سیستم‌های pick-and-place صنعتی سازگار است و نیاز به تنظیم خاصی ندارد. ابعاد استاندارد ۱.۶ × ۰.۸ میلی‌متر، طراحی padهای PCB را ساده و قابل تکرار می‌کند.
ولتاژ کاری ۲۵ ولت — حاشیه ایمنی مناسب برای سیستم‌های ولتاژ پایین
قانون عمومی در انتخاب خازن این است که ولتاژ رتبه‌بندی قطعه باید حداقل دو برابر حداکثر ولتاژ مدار باشد. با ولتاژ کاری ۲۵ ولت، این خازن برای سیستم‌های ۳.۳V، ۵V، و حتی ۱۲V با حاشیه اطمینان کافی کار می‌کند.
این موضوع در محیط‌های صنعتی که نوسانات گذرا روی خطوط تغذیه رایج است اهمیت بیشتری پیدا می‌کند. انتخاب خازن با ولتاژ نامی بالاتر از نیاز اسمی، عمر مفید قطعه را افزایش و احتمال خرابی تدریجی را کاهش می‌دهد.
مناسب برای طراحی مدارهای آنالوگ و سیگنال‌پردازی
در مدارهای آنالوگ، خازن‌های SMD 0603 به دلیل خواص پارازیتیک پایین‌تر نسبت به نمونه‌های through-hole ترجیح داده می‌شوند. اندوکتانس سری (ESL) و مقاومت سری (ESR) کمتر، کیفیت فیلترینگ و جداسازی سیگنال را بهبود می‌دهد.
در کاربردهایی مثل شکل‌دهی پالس، جداسازی DC در مسیر سیگنال آنالوگ، و مدارهای sample-and-hold، ظرفیت ۳۳ نانوفاراد محدوده مفیدی است که با تلورانس پایین تولید می‌شود — ویژگی مهمی برای طراحی‌هایی که نیاز به دقت در فرکانس قطع یا تایم‌کانستنت دارند.
سهولت تأمین و مدیریت موجودی برای مسئولان خرید
خازن 0603 33nF 25V یکی از قطعات استاندارد با تقاضای بالا در بازار است که از منابع متعددی قابل تأمین می‌باشد. این استاندارد بودن به معنای ریسک پایین‌تر در زنجیره تأمین، قیمت پایدارتر، و امکان جایگزینی از سازندگان مختلف بدون نیاز به تغییر طراحی PCB است.
برای مسئولان خرید شرکت‌ها، این نوع قطعات در خریدهای انبوه با صرفه اقتصادی قابل توجهی همراه هستند. عرش گستر این قطعه را در بسته‌بندی‌های مختلف (رول، تریپل، یا تکی) ارائه می‌دهد تا هم نیاز نمونه‌سازی و هم نیاز تولید سریال پوشش داده شود.
مشخصات فنی
- ظرفیت: ۳۳ نانوفاراد (33nF)
- ولتاژ کاری: ۲۵ ولت
- پکیج: 0603 (1608 متریک، ابعاد ۱.۶ × ۰.۸ میلی‌متر)
- نوع: خازن SMD / Capacitor SMD
- کاربرد: دیکاپلینگ، بای‌پس، فیلتر RC، جداسازی سیگنال
